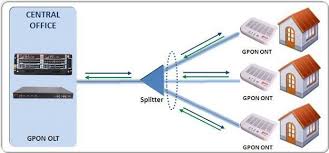

La red de GPON consta de un:
OLT (Optical Line Terminal)
El OLT es el equipo de cabecera, por realizar una analogía realizaría las funciones que el DSLAM . Es un multiplexor localizado en la central telefónica que proporciona a los abonados acceso a los servicios DSL sobre cable de par trenzado de cobre.
El dispositivo separa la voz y los datos de las líneas de abonado.) realiza en una red de cobre. Estos equipos conectan la red del operador con la red GPON y normalmente se ofrecen en un formato modular que permiten la adecuación a los diferentes escenarios existentes. De esta manera podremos disponer de puertos para conexión de uplink tanto eléctricos como ópticos y puertos de acceso que al margen de los puertos GPON que son lo que nos interesan hoy puede ofrecer alternativas basadas en cobre como VDSL2 o ADSL2+. Es por ello que es bastante habitual encontrar referencias a los OLT como MSAN (Multi Service Access Node).
ODN (Optical Distribution Network)
Suele referirse a la ODN como los diferentes elementos ópticos existentes entre la OLT y las diferentes ONTs/ONUs de la red GPON. Suele estar compuesto de las diferentes fibras ópticas y de los splitters requeridos para diversificar la red. Es muy importante notar que como hemos comentado antes sólo está compuesta por elementos pasivos con el consecuente ahorro de mantenimiento que ello conlleva.
ONU (Optical Network Unit)
La ONU es uno de los elementos que pueden registrarse contra una OLT. En este caso se trata de dispositivos de distribución que dan servicio a más de un usuario. Por un lado ofrece conectividad GPON para la interconexión con la OLT y por otro dispone de diferentes tecnologías para dotar de servicio a los usuarios. Habitualmente suelen ofrecerse con la posibilidad de emplear VDSL2, ADSL2+, Fast Ethernet y POTS.
ONT (Optical Networking Terminal)
La ONT es a una red GPON lo que un módem es a una red xDSL. Se trata del equipo que ofrecerá el servicio al usuario y que conectará directamente con la OLT. Tal y como ocurre con las soluciones de cable de cobre se ofrecen diferentes alternativas en base al número de puertos, interfaces WiFi, conexiones CATV,…
-FTTH (fiber to the home)
En el ejemplo que se muestra a continuación se pueden ver 3 redes GPON diferentes utilizando ventanas ópticas y transceptores diferentes y compartiendo una misma fibra óptica mediante WDM
De todos estos elementos existen diferentes fabricantes normalmente asociados al mercado carrier en otro tipo de soluciones como DSLAMs, redes RAN o electrónica de red. Entre los más importantes se encuentran Huawei, Ericsson, Alcatel-Lucent, ZTE o Motorola.
fuente:
http://www.slideshare.net/diarknezs/gpon-diapositivas#
http://www.telequismo.com/2013/02/gpon-operador.html
