Configurar servidor DHCP en Windows 2003 Server

¿Que es un servidor DHCP?

(Protocolo de Configuración Dinámica de Host). Es un protocolo que nos permite dar a nuestra tarjeta de red datos de configuración IP, entre ellos:

• Dirección IP.
• mascara de subred.
•  Gateway.
• servidores DNS.
• información de routers.

y otros datos que podríamos difundir en las actualizaciones DHCP de nuestro servidor. Trabaja por defecto en los puertos 67 y 68 y utiliza el protocolo TCP, que es un protocolo orientado a la conexión que hace una negociación y acuse de recibido entre el cliente y el servidor, o viceversa.

Pasos para la instalación y configuración de nuestro servidor:

Nota: Siempre que deseemos agregar o instalar nuevos servicios en nuestra maquina, deberíamos tener a mano nuestro CD de Windows 2003 server.

En esta primera imagen aparece detallado como ingresar a realizar la instalación:

Luego ingresamos en la siguiente ventana donde agregaremos nuestro servicio DHCP:

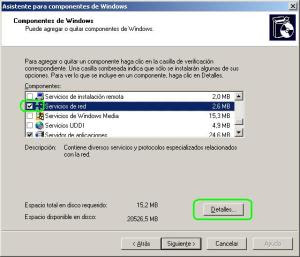

Nos desplazamos hacia abajo y señalamos la opción Servicios de red, luego clic en Detalles:

En la ventana solo señalaremos donde dice: Protocolo de configuración dinámica de host (DHCP), y luego Aceptar.

Vuelve a la ventana anterior y damos clic en siguiente. En este punto ya deberíamos tener en nuestra unidad de CDROM el CD de Win2003Server:

En la siguiente ventana me dice que debo utilizar una dirección estática para que entre en funcionamiento el servidor WINS, pero ya que nosotros no tenemos configurado dicho servidor, podemos dar por omitido este paso, damos clic en Aceptar y luego nos aparece otra ventana indicándonos la configuración de área local, damos también Aceptar y nos aparece un error informándonos que no configuramos la IP estática, podemos hacer caso omiso, esta es la ventana que aparece:

Ahora tenemos nuestro servicio servidor DHCP instalado, el siguiente paso es entrar a configurarlo, para esto ingresamos por la siguiente ruta: Inicio>Todos los programas>Herramientas administrativas>DHCP:

Nos paramos encima de superser damos: Clic derecho>Ámbito nuevo:

Entraremos a un asistente donde realizaremos la configuración de nuestro ámbito, de forma guiada, a continuación explico que es un ámbito en nuestro servidor DHCP:

Un ámbito es un intervalo de direcciones IP válidas disponibles para ser concedidas o asignadas a equipos cliente de una subred determinada. Es posible configurar un ámbito en el servidor DHCP para determinar el conjunto de direcciones IP que el servidor puede asignar a los clientes DHCP.

Los ámbitos determinan qué direcciones IP se asignan a los clientes. Debe definir y activar un ámbito para que los clientes DHCP puedan utilizar el servidor DHCP con configuraciones TCP/IP dinámicas. En un servidor DHCP puede configurar tantos ámbitos como sea necesario para el entorno de red.

Ahora debemos ingresar el nombre de nuestro ámbito, en este caso el nombre de nuestro grupo: humanlinks

En el cuadro siguiente ingresaremos el intervalo de direcciones disponibles en nuestro ámbito; Un intervalo de direcciones son las IP que pueden ser asignadas a nuestros clientes DHCP:

Nota: En el número que esta subrayado rojo, en la imagen, hubo una equivocación, allí en nuestro caso debería ir la IP: 192.168.0.1

La opción longitud se refiere al numero de bits en unos que hay en la mascara. En este caso tenemos una mascara de /24.

Ingresamos el intervalo de direcciones que vamos a excluir para luego, configurar nuestras reservas, mas adelante explicare que significa una reserva.

Luego le indicaremos a nuestro servidor por cuanto tiempo van a durar nuestras concesiones, cuando hablamos de concesiones nos referimos a la configuración IP que el servidor asigna a nuestros clientes DHCP. En nuestro caso pusimos 8 días.

Acá asignaremos una dirección fija, para nuestro router o Gateway en la red, en nuestro caso la 192.168.0.1 fijémonos que esta dirección esta entre las que excluimos anteriormente:

Ahora configuraremos las direcciones y el nombre de nuestro servidor DNS, para que se actualice con el servidor DHCP.

Nota: Aunque hasta el momento no tenemos ningún servidor DNS configurado, haremos este paso suponiendo que existe uno, para facilitar nuestro aprendizaje.

En nuestro caso el nombre del servidor primario es: dinodoro.co

Pusimos la dirección de un servidor DNS Maestro (Primario) y uno esclavo (Secundario), y quedaron asignadas de la siguiente forma:

Servidor primario o maestro: 192.168.0.6

Servidor secundario o esclavo: 192.168.0.7

Nota: Para los que no tienen el concepto de que es un servidor DNS, pueden hacer la investigación o no prestarle mucha atención a este punto, ya que este punto es necesario, solo si tienes un servidor DNS, y lo hacemos para que sepan como hacerlo en el momento en que tengan montado tal servidor.

Después nos aparece esta ventana que nos indica unos parámetros a configurar para un servidor WINS, en nuestro caso no ingresaremos nada, y daremos en Siguiente.

Nos indica que si deseamos activar este ámbito ahora o más tarde, le decimos que deseamos hacerlo ahora, clic en Siguiente:

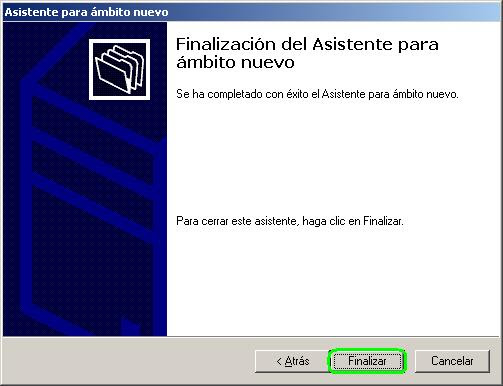

Ya hemos finalizado la configuración de nuestro ámbito, ahora damos clic en Finalizar.

Nota: De esta misma manera configuramos todos los ámbitos que necesitemos en nuestra red.

Podemos observar en nuestra imagen, al lado derecho que ya tenemos nuestro ámbito creado.

Entonces configuraremos nuestras reservas:

Una reserva se hace con la intención de asignar una dirección IP, a un host o dispositivo de red que requiera una IP fija, tales dispositivos pueden ser impresoras, servidores, o simplemente host de la red que requieran una asignación fija:

Damos clicn en el ámbito que acabamos de crear, se nos despliega esta carpeta y luego vamos a la opción Reservas>clic Derecho>Reserva nueva.

En esta ventana nos aparecen diferentes campos que deberemos llenar, tales como la dirección IP que deseamos reservar, y hay una muy importante y es la dirección MAC del equipo al cual le vamos a reservar la dirección IP, mas abajo nos aparecen unas opciones que dicen:

Ambos: Para que otorgue tanto DHCP como BOOTP.

DHCP: Para que asigne solo DHCP

BOOTP: Se utiliza para aquellos host a los que queremos denegarle la concesión de direcciones IP.

En nuestro caso asignamos solo DHCP, para un servidor que se llama ServerTime.

Acá denegamos un cliente potencialmente peligroso en nuestra red, y vemos que escogimos la opción: Sólo BOOTP.

A continuación damos un paso que realmente me parece innecesario pero ya que vi que en varios tutoriales acerca de la configuración lo hacen y la verdad no se porque he confirmado que por defecto este parámetro viene configurado…..En todo caso lo haremos

Nos situamos encima de superser>Clic Derecho>Propiedades

Acá debemos seleccionar la pestaña DNS, y luego en la opción Actualizar dinámicamente…. Como podéis ver esta opción ya viene habilitada, clic en Aceptar

Finalmente ya tenemos configurado nuestro servidor, el paso siguiente es asignar una dirección estática a nuestro servidor que este dentro del pool de direcciones que anteriormente configuramos, para esto vamos a Inicio>Panel de control>Conexiones de red>Conexión de área local

Clic en Propiedades

Bajamos el scroll y buscamos la opción Protocolo de internet (TCP/IP) y damos doble clic encima del titulo

Luego asignamos la dirección, mascara, Gateway, y DNS, en nuestra tarjeta de red.

Reiniciamos nuestro servicio servidor DHCP, ingresando en Inicio>Ejecutar, y luego digitamos: services.msc

Luego ingresamos en esta ventana donde buscaremos al lado derecho, un titulo que dice: Servidor de DHCP, damos clic Derecho> Reiniciar.

Como dije al inicio de este tutorial, tengo instalado dentro de Windows 2003 server una maquina virtual para hacer la prueba de que mi servidor si funcionara, en esta caso tengo instalado en mi maquina virtual el sistema operativo Linux, en la siguiente imagen podemos observar que mi servidor DHCP funciona correctamente ya que le ha asignado a esta maquina una dirección dentro del pool de direcciones que he configurado:

Por: Esteban López
